テーブル天板の反りを止めたい diy 家具

1枚板(テーブル天板)の反り止めにおける ささやかな工夫です。

f:id:inthepig:20211008220241j:plain

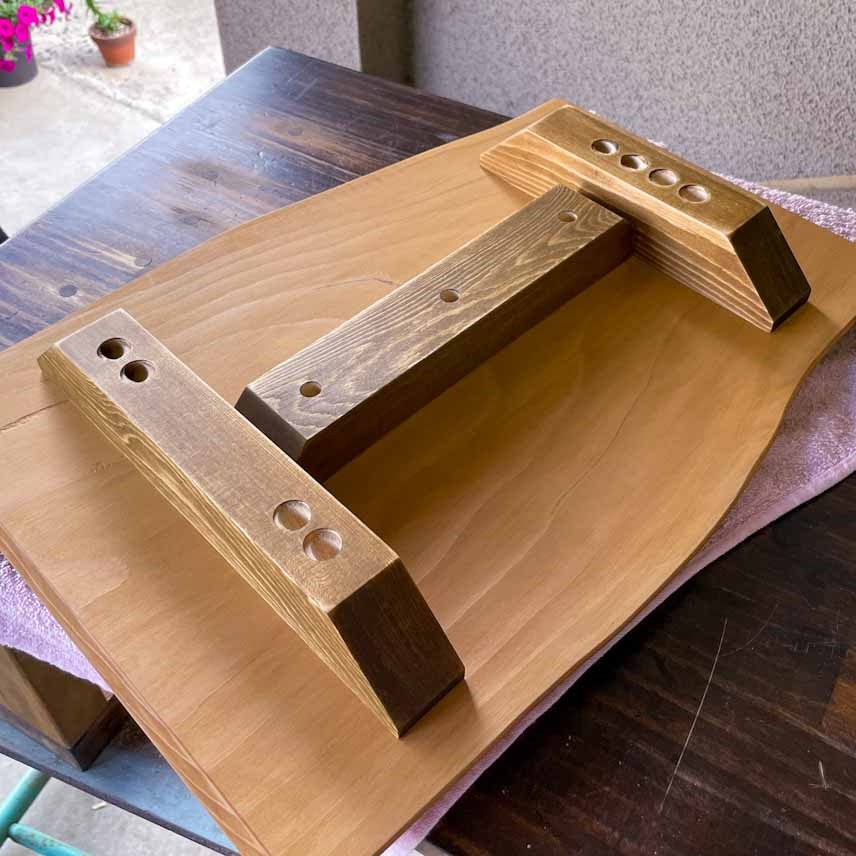

▲↑▲このような形状の反り止め材を 天板に固定します。

f:id:inthepig:20211008220338j:plain

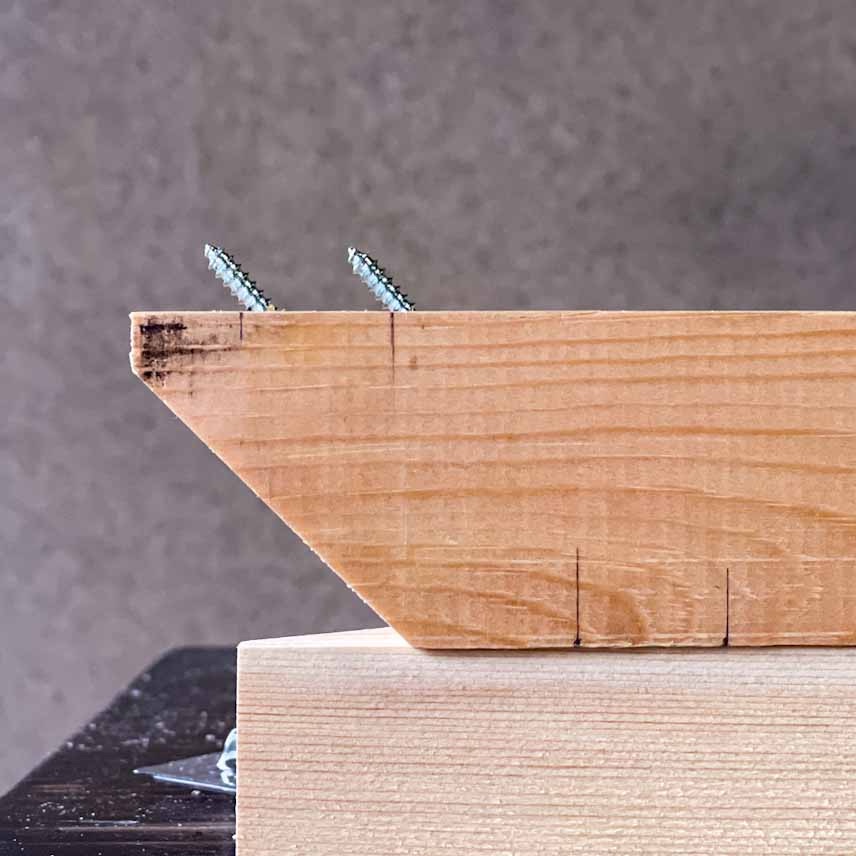

デザインの都合で 木口をななめに切断しましたが ▲↑▲このようにビスを斜めに いれることで テーブル天板のギリギリまで 反り止めが効くようになります。

うむ。

モミの木を天板に使って サイドテーブルを組みました。

f:id:inthepig:20211008220315j:plain▲↑▲今回の もみの木サイドテーブル はこんな感じ。

前回作ったときは もみの木(天板)の反り(そり)に 悩まされました。

f:id:inthepig:20210826235718j:plain

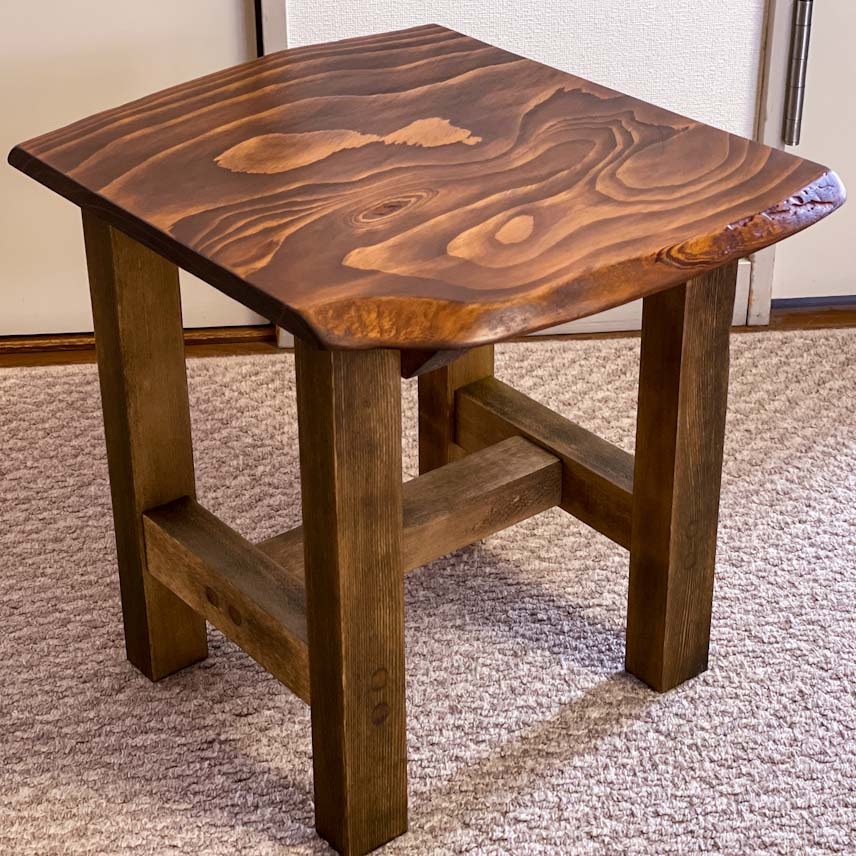

▲↑▲これが前作の もみの木サイドテーブル ⇒ もみの木で サイドテーブルを作りました

前作でも 天板の反りを抑制できる方向に 反り止め材を固定して 反り止めを試みていますが、端の方は 反り止めが効いていませんでした。

今回は、もうちょっとがんばりたい。

1枚板 テーブル天板の反りを止める

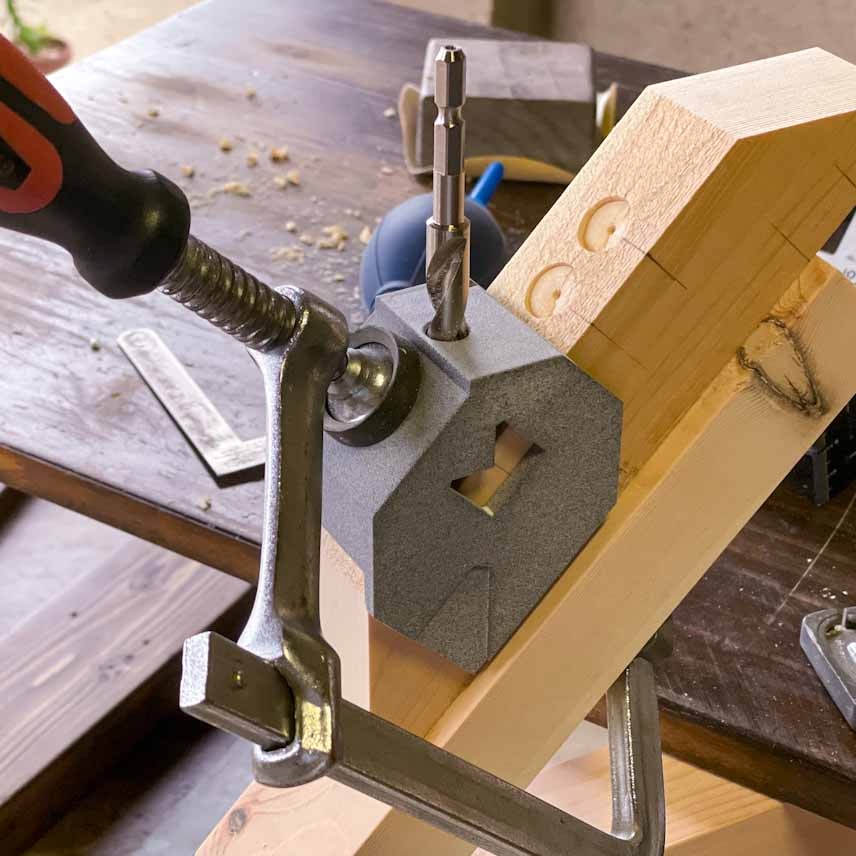

ななめ45度に 下穴(ザグリ穴も含む)を開けられるような治具を DMM.makeの3Dプリントサービスを使って3Dプリントします。

f:id:inthepig:20211008220307j:plain

▲↑▲こんな感じ。

3Dプリントサービスを使って治具を作る ⇒ 3Dプリンターで 垂直に穴を開ける 治具を作る

f:id:inthepig:20211008220404j:plain

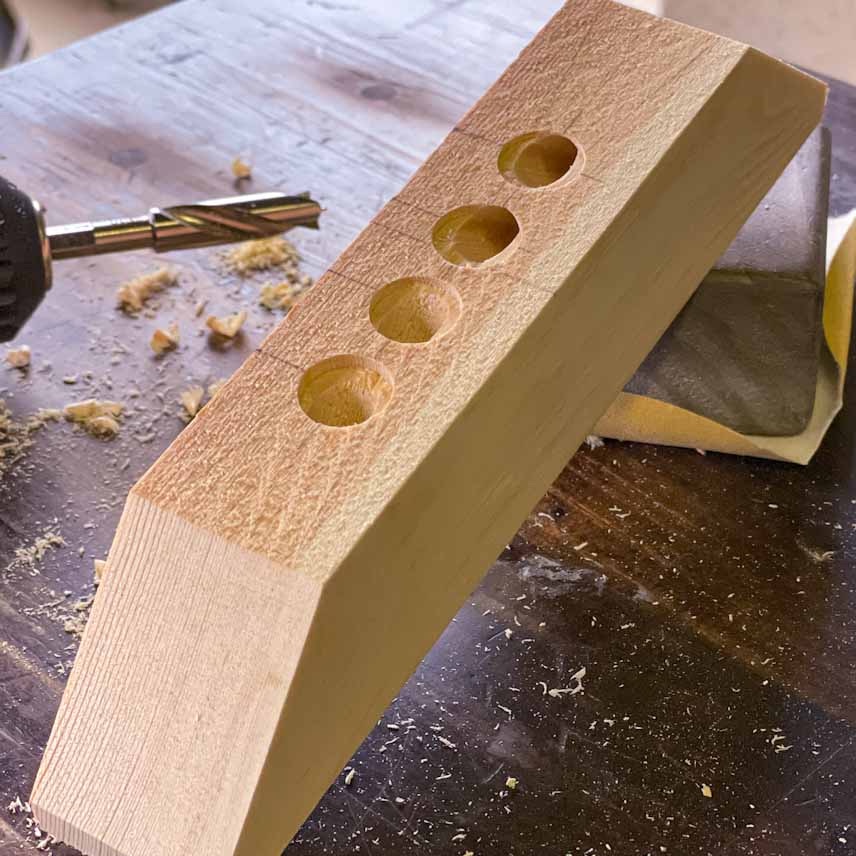

治具を使うことで かなり正確に 入口と出口を狙って ななめ45度方向に 穴を開けることができるようになりました。

f:id:inthepig:20211008220320j:plain

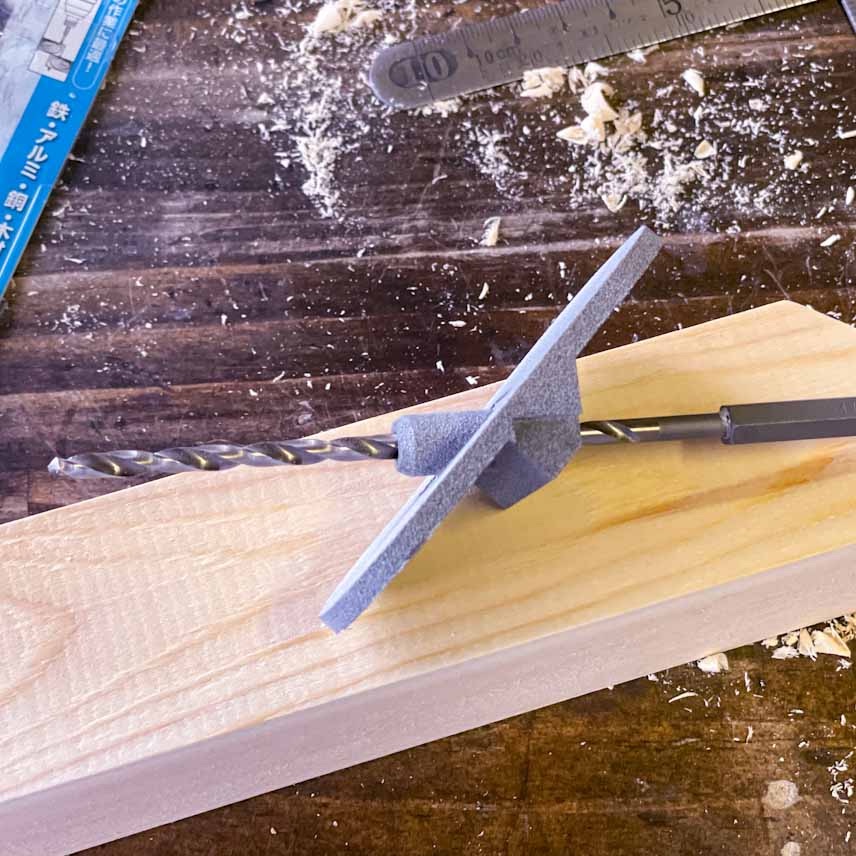

▲↑▲ザグリ穴と中心を合わせて(同軸上に)下穴を開ける治具も作りました。

f:id:inthepig:20211008220250j:plain

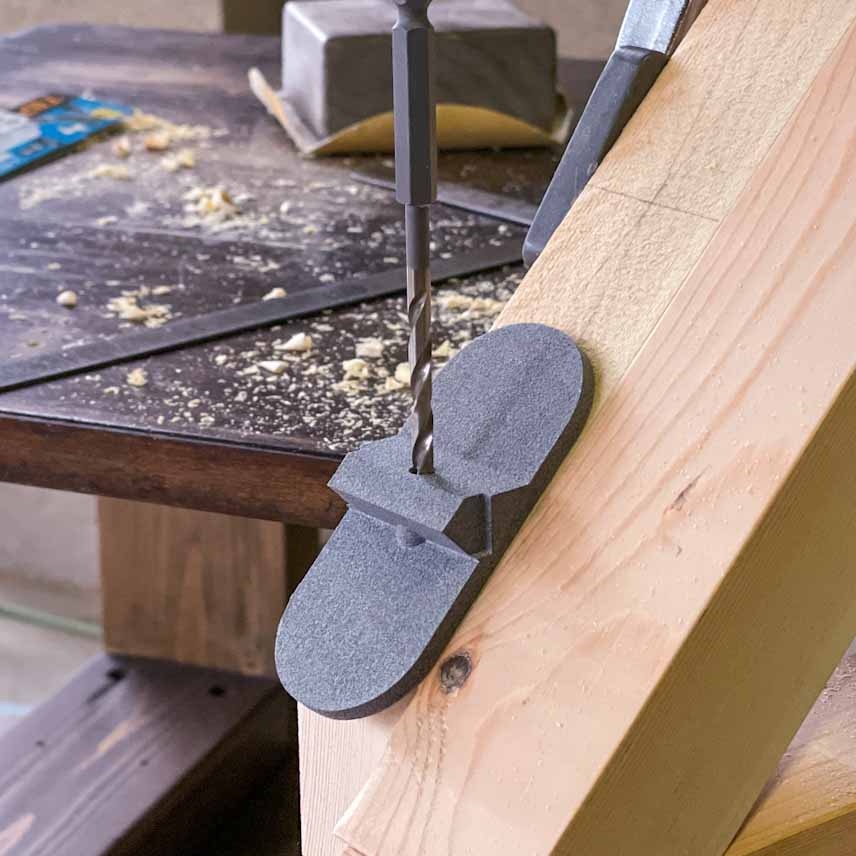

▲↑▲このように 最初に開けたザグリ穴に 凸部分が収まることで 同軸上に下穴を開けられます。

f:id:inthepig:20211008220338j:plain

▲↑▲この2つの治具を組み合わせて使うことで 方向と深さを かなり正確に狙って ネジが打てるようになりました。

f:id:inthepig:20211008220232j:plain

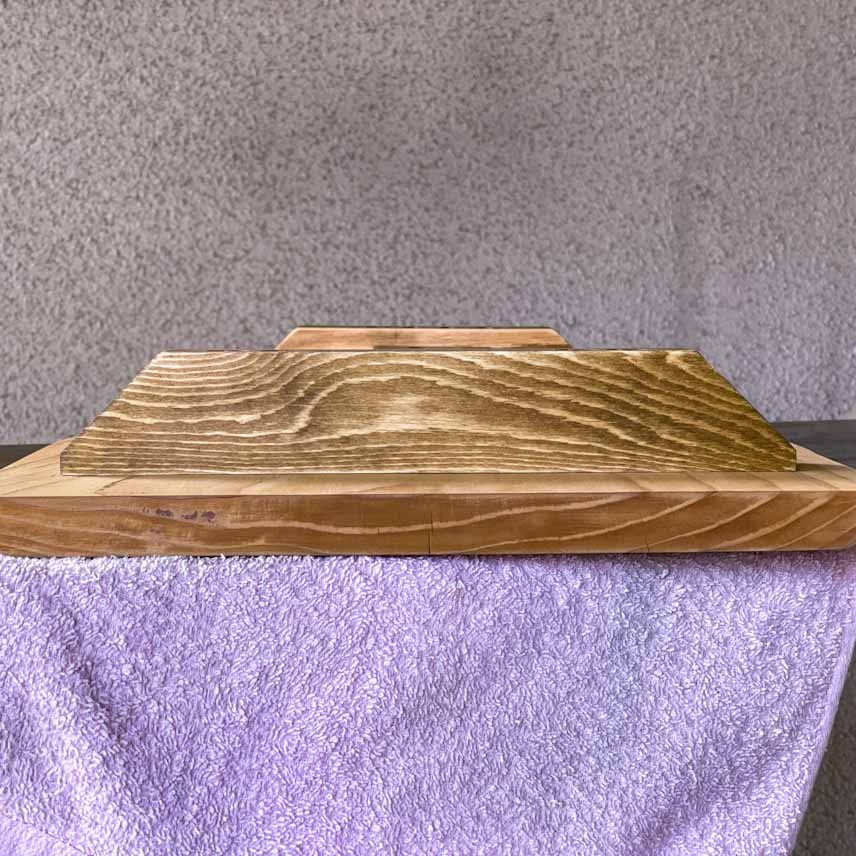

▲↑▲反り止め材の先端近くで ビス(ネジ)を利かすことができます。テーブル天板の端(上の写真の左右はじ)で 反り止め材から天板が浮いてくるような現象を 抑えることが可能になりました。

日に当てて 天板の反りを戻す

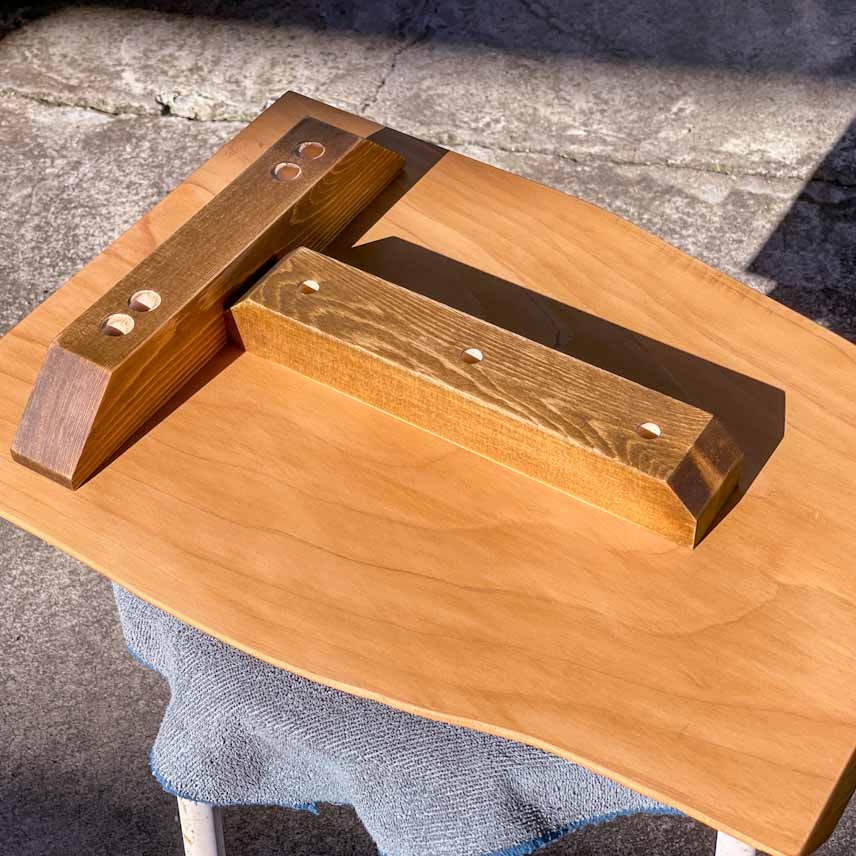

反り止め材を組みつける前に 天板を日に当てることで 天板の反りを戻しました。

f:id:inthepig:20211008220248j:plain

水分を含んでいる面が膨張し 乾燥がすすむ面が収縮する 木の性質を利用します。想像以上に短時間で 天板の反りを矯正することができました。

f:id:inthepig:20211008220241j:plain

天板が おとなしく? 平面になった頃合いを見計らって 反り止め材をネジ止めしました。とてもイイ感じです。

モミの木 天板を作る

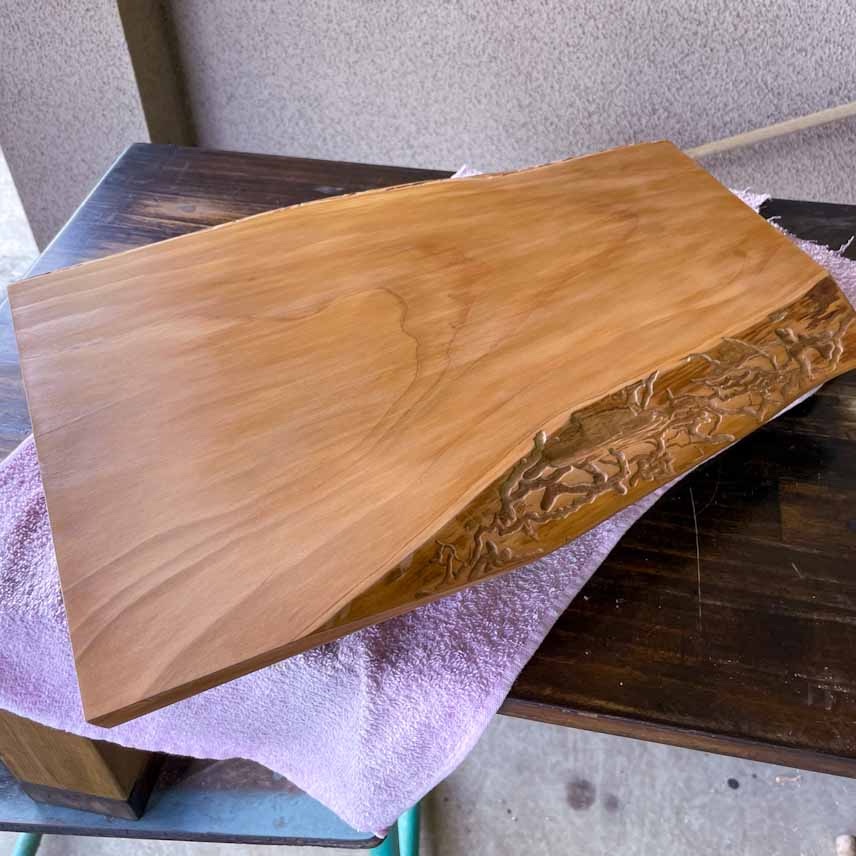

電動工具を使わずに 天板をみがきました。

f:id:inthepig:20211008220351j:plain

モミの木は とてもやわらかい木です。(だと思います。たぶん。)

電動工具で削ると 浮造り(うづくり?)になってしまいます。前作の もみの木サイドテーブルは(意図せず)浮造り気味の仕上がりです。

f:id:inthepig:20211008220246j:plain

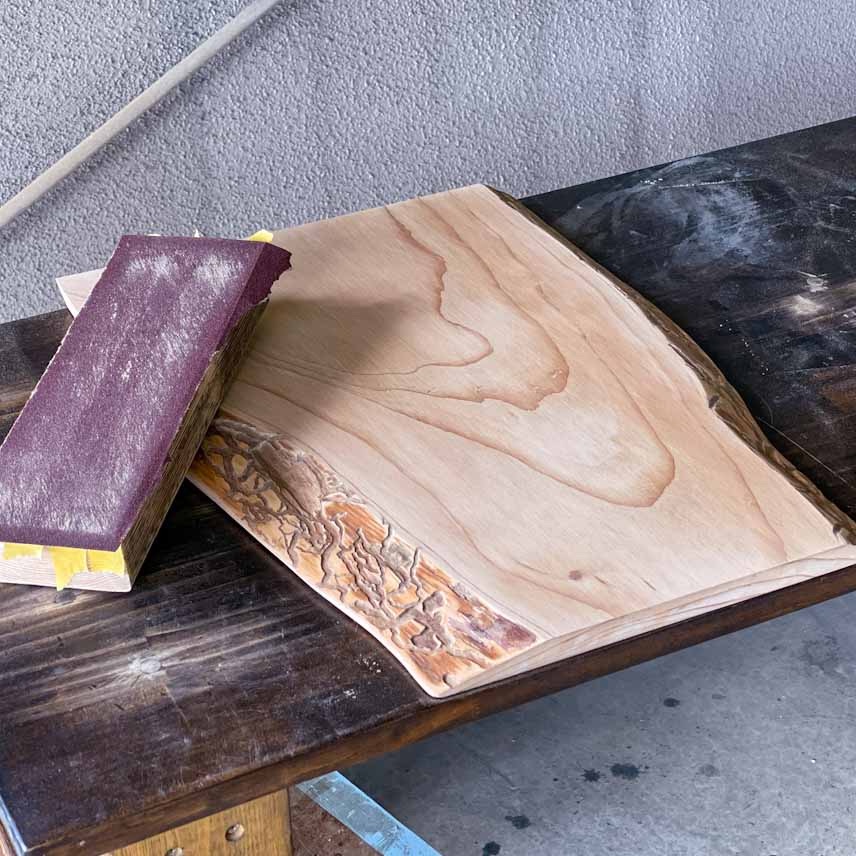

80番⇒100番⇒120番⇒180番⇒240番まで とても時間が かかりました。平面が 整っているサンドブロックに サンドペーパーを貼りつけて、順目(ならいめ)の方向に じっくりと削りました。

f:id:inthepig:20211008220302j:plain

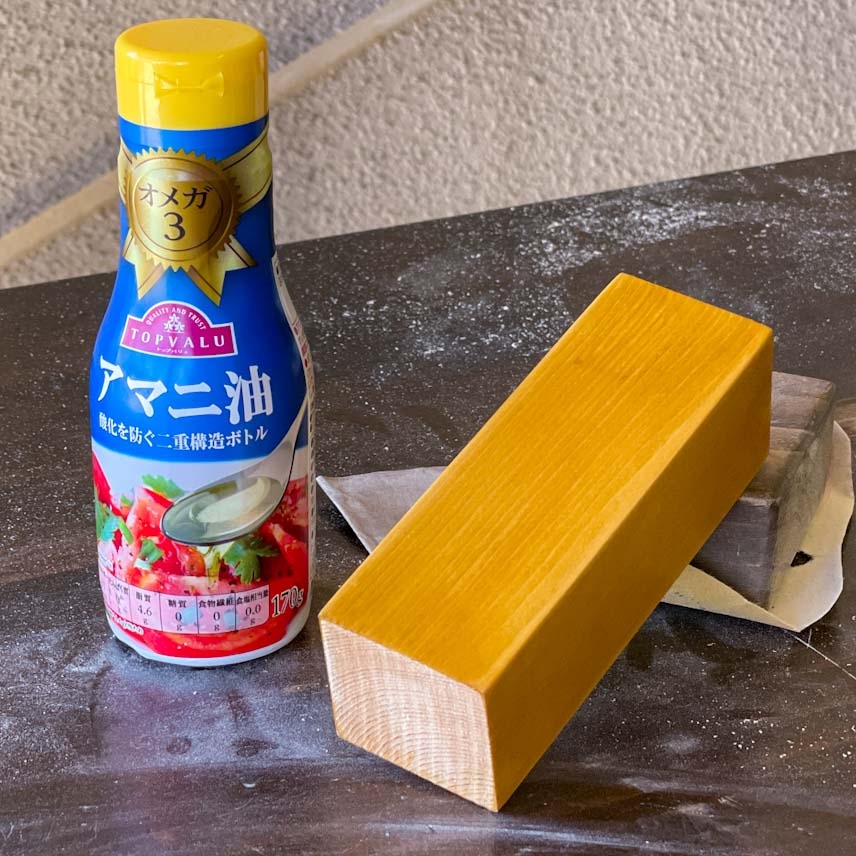

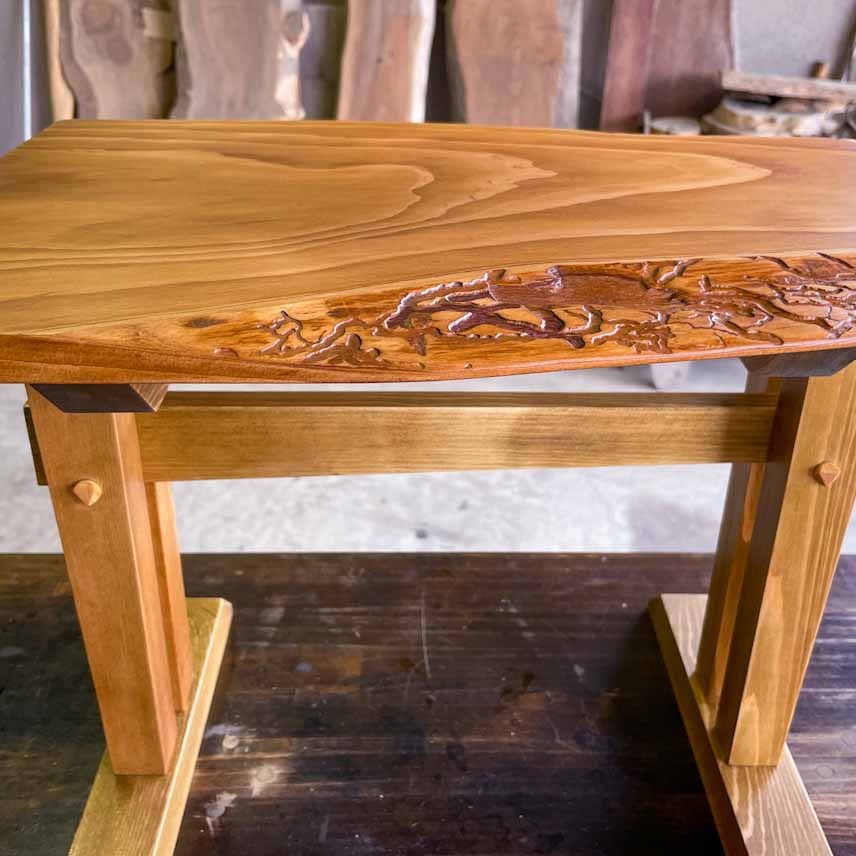

最終的に TOPVALUのアマニ油を塗りこみました。

f:id:inthepig:20210923193205j:plain

というわけで

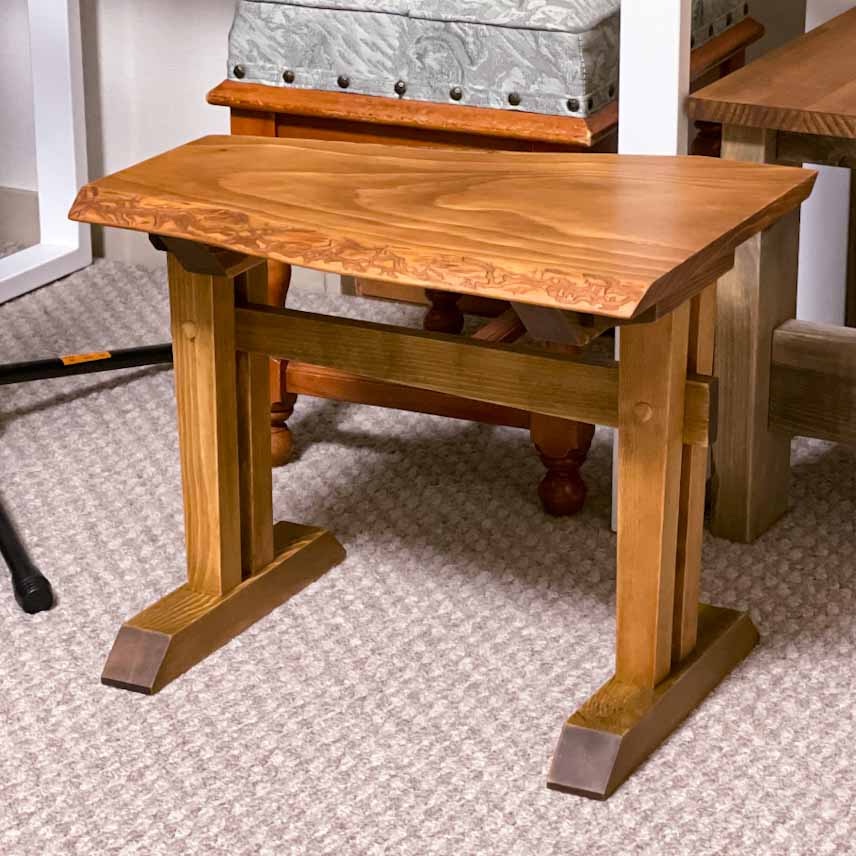

モミの木 天板における 反り止め材の工夫でした。
